Oprava ATX zdrojů
Ani značkové zdroje se nevyhnou výrobním vadám.

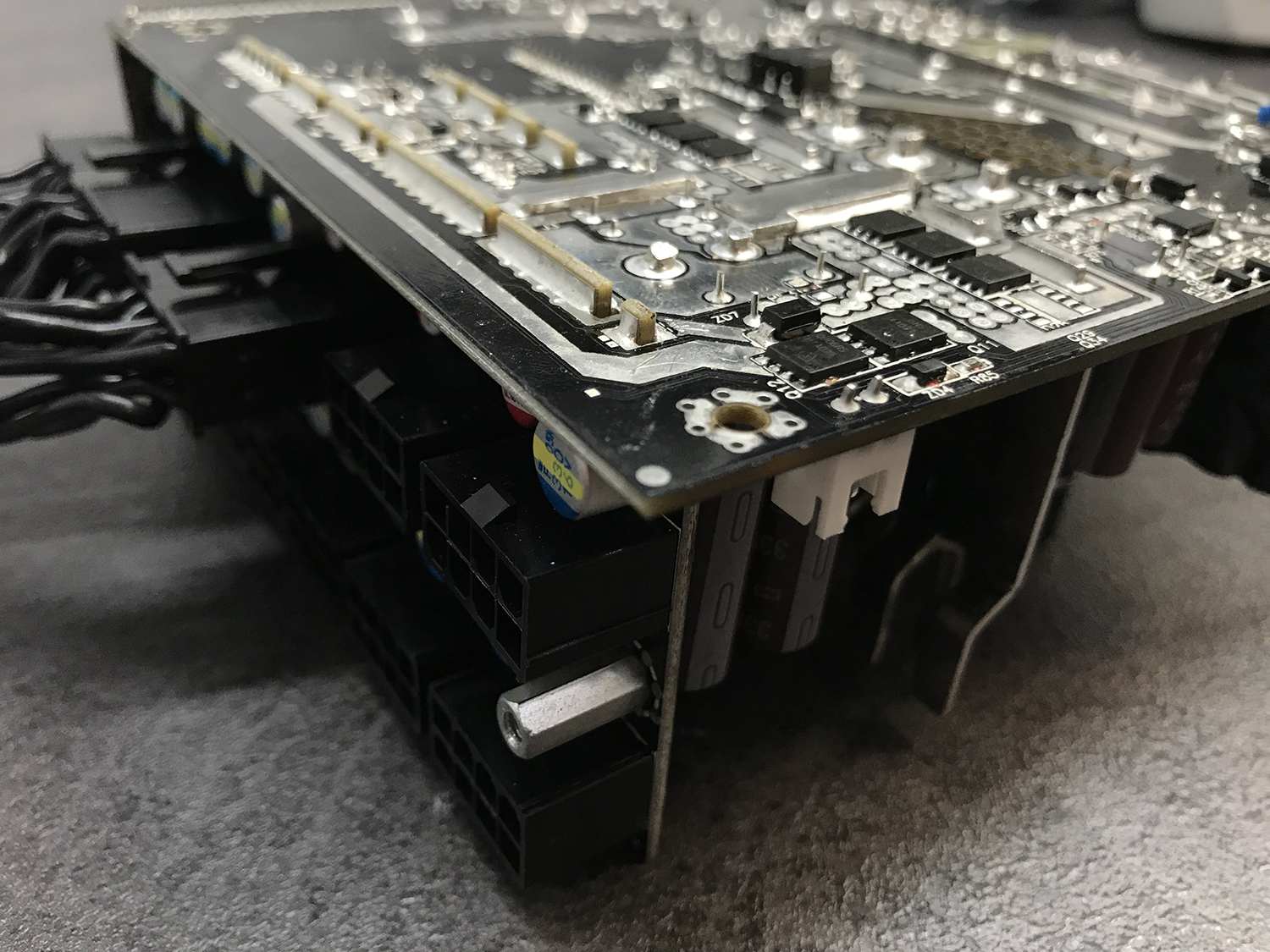

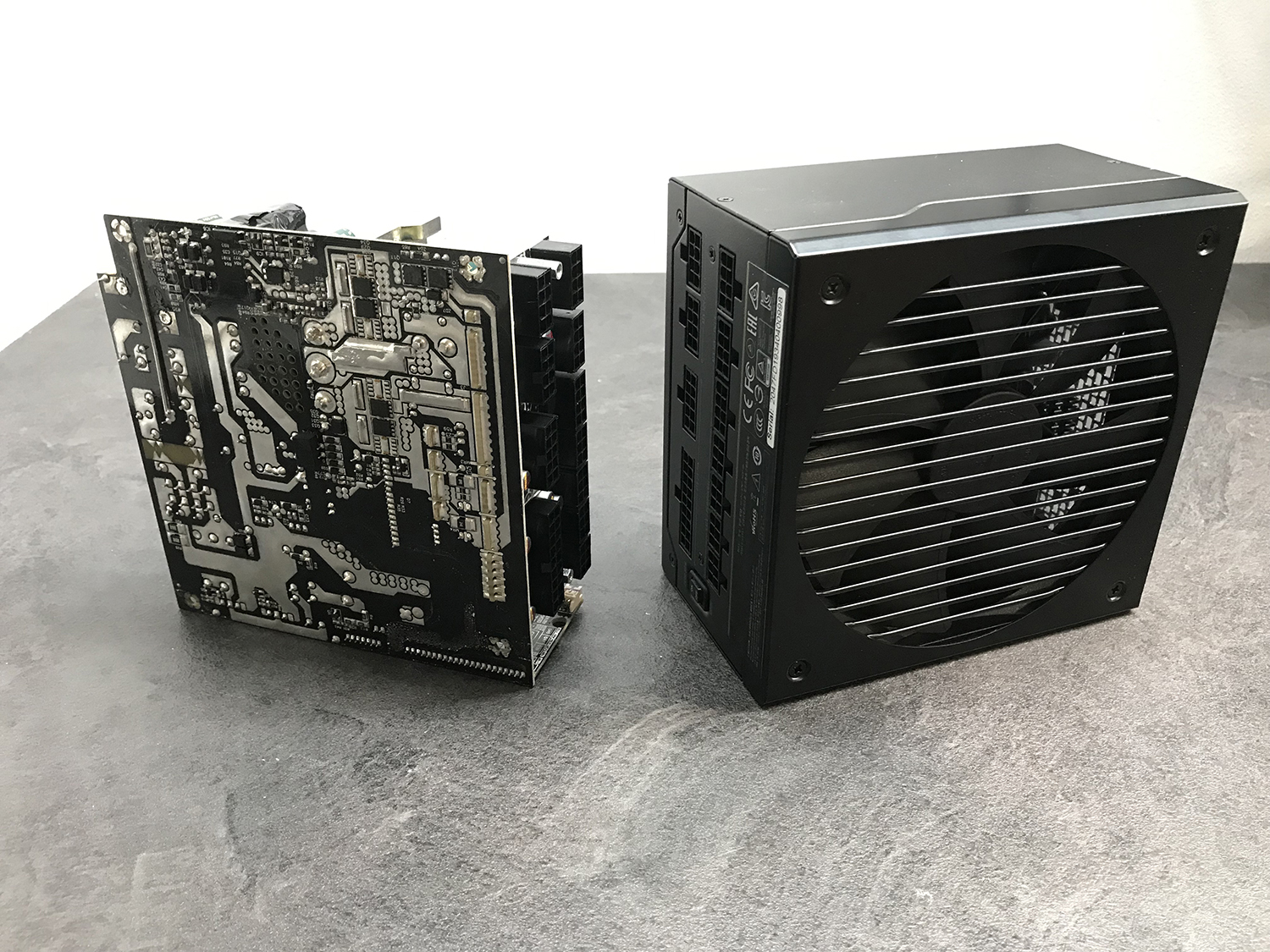

Například 650W zdroj na foto, měl propájen Gate vývod tranzistoru Q12, spínající 5V na 5V stan-by po zapnutí zdroje, takže na 5V stand-by větvi došlo po zapnutí k poklesu napětí pod příslušnou mez, tranzistor Q12 byl kvůli špatnému kontaktu poškozený a bylo nutné ho vyměnit.
Toto je příklad poměrně snadné opravy na komponentové úrovni a to máme rádi. Jiný zdroj měl například obdobnou vadu, kde nebyl řádně propájen jeden z vývodů řídícího čipu a zdroj se nezapínal.

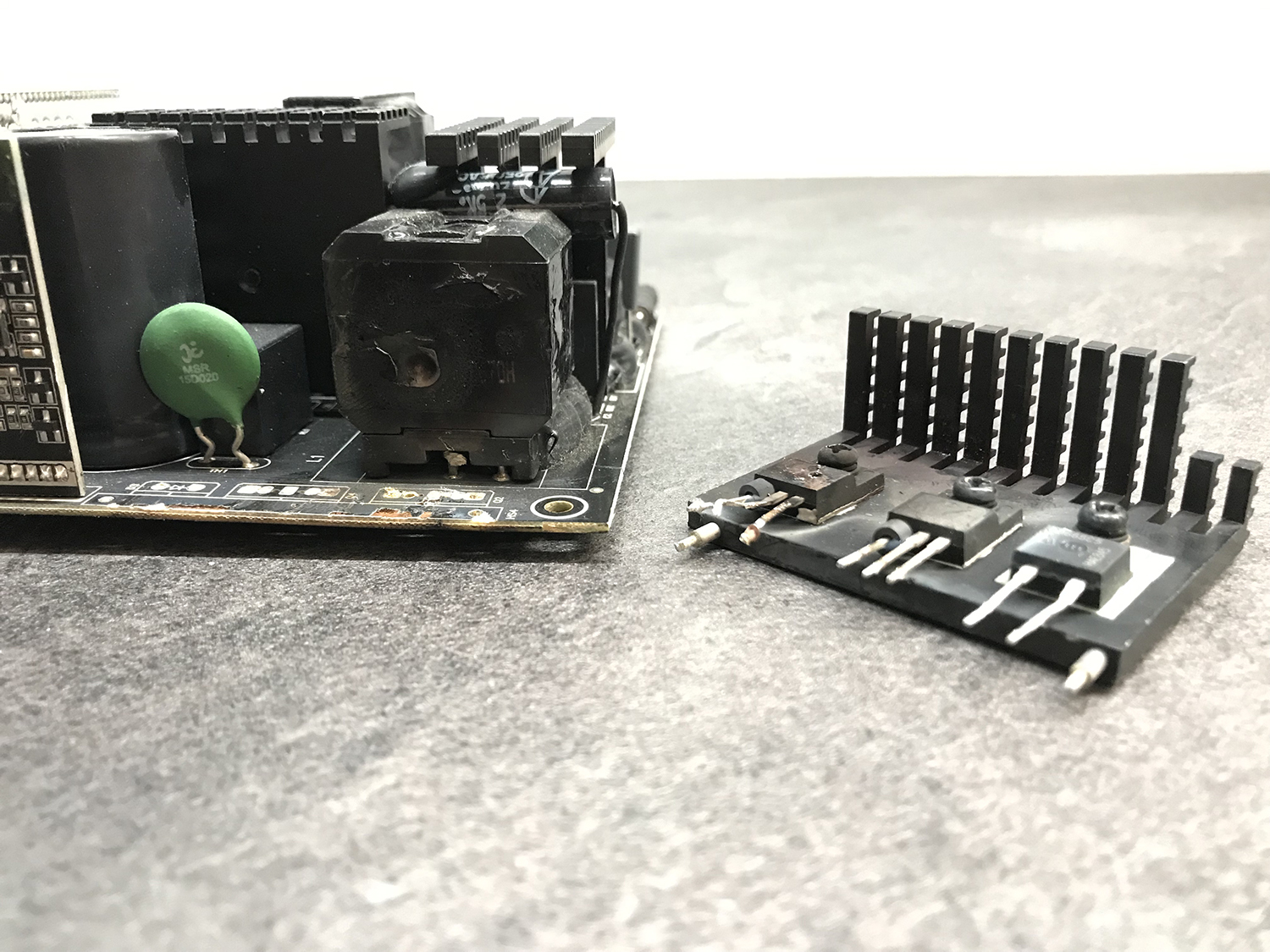

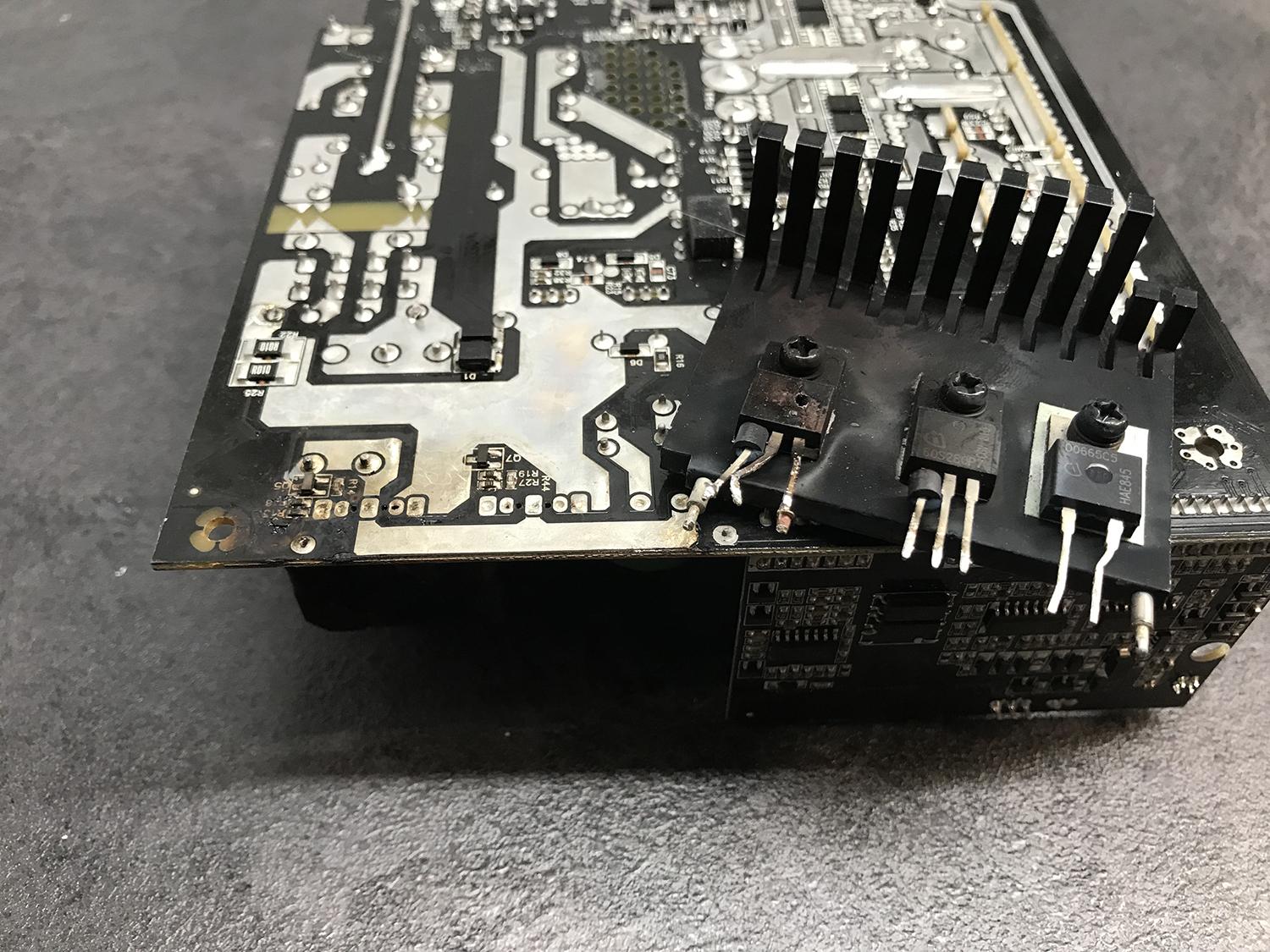

Nicméně nejčastější závada bývá jiná a zde už bohužel nemá moc smysl zařízení zachraňovat, minimálně z ekonomických důvodů - nezřídka totiž dochází k selhání aktivního PFC s následnou velmi efektní explozí nebo prohoření tranzistorů kompenzace účiníku, kdy se tranzistory doslova rozstřelí nebo z nich vyšlehne elektrický oblouk a taví okolní komponenty. K této závadě dochází buď po přepětí ze sítě, anebo po selhání řídícího čipu aktivního PFC, oprava takového zdroje je pak většinou nerentabilní, protože při explozi tranzistorů dojde ve většině případů i k rozsáhlému přepětí v řídících obvodech výkonové části.
Na závěr poprosíme, do žádných výše uvedených typů oprav se sami nepouštějte, raději si doma odpočiňte a využijte našich odborných služeb ;)
